MM 与 MC 唱头系统

黑胶唱机常见的唱头系统有两种：

动磁（MM）与动圈（MC）。

动磁（MM）

动磁唱头通过磁铁在铜线圈之间的移动来产生电压。为了获得尽可能线性、准确的频率响应与相位响应，需要通过调节电容值来匹配唱头特性。

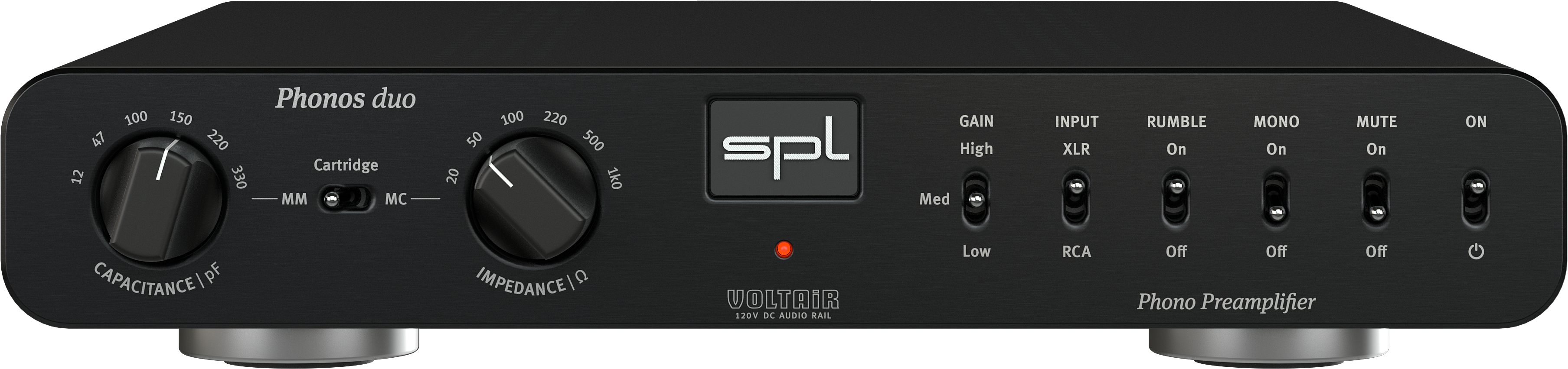

Phonos duo 提供六种可选电容设置，以实现精确调整：

12 pF、47 pF、100 pF、150 pF、220 pF 和 330 pF。

 动圈（MC）

动圈唱头同样是一种微型电磁发电器，不过其结构与动磁唱头相反：磁铁固定不动，线圈在磁铁之间移动。因此，在 MC 系统中，关键的匹配参数不再是电容，而是阻抗。

Phonos duo 提供六种阻抗设置以适配不同唱头系统：

20 欧姆、50 欧姆、100 欧姆、220 欧姆、500 欧姆 和 1 千欧姆。

MC 还是 MM？

动圈唱头系统通常被视为更具音响表现力的方案，由于其移动部分质量更小，反应速度更快，从而能够展现唱片中更细腻的声音细节。然而，MC 唱头的输出电压极低，通常仅为几百微伏，这使其更容易受到噪声与电磁干扰的影响。

超低的输出电压也对唱头放大器提出了更高的设计要求，必须具备超低噪声的高增益放大能力。

Phonos duo 提供最高达 70 dB 的增益，是目前动圈系统中最强大的唱头放大器之一。

凭借 SPL 的 120V 技术，Phonos duo 实现了超低噪声、线性且锁相的信号放大。

动圈唱头具有非常低的电感与阻抗，因此电缆电容（即唱头到放大器之间的电缆电容）对声音影响较小，而阻抗则是关键参数，应根据唱头制造商提供的建议设置，尽量精确匹配。

动磁唱头则通常更加坚固耐用，价格也更亲民。

但由于其移动磁铁的质量较大，惯性更强，读取唱片时的精度相对较低。

不过，现代 MM 系统已广泛采用钕磁铁，显著减轻了磁体质量，使得某些高性能的动磁唱头在精度上已能媲美部分 MC 系统。

电容在动磁系统中影响显著，因此电缆电容（从唱头到前级的线缆）不可忽视。

Phonos duo 提供六种可选电容值，可根据实际唱头系统进行优化调整。

小贴士：

如果无法确认唱头所需的电容值，可直接在 Phonos duo 上切换电容设置进行试听。

若高频部分随电容切换而增强，说明当前电容低于唱头需求；

若高频随电容增大而减弱，说明电容已高于匹配值。

通过这种方式，可以找到更接近理想匹配的设置。

自由选择 —— 平衡或非平衡连接

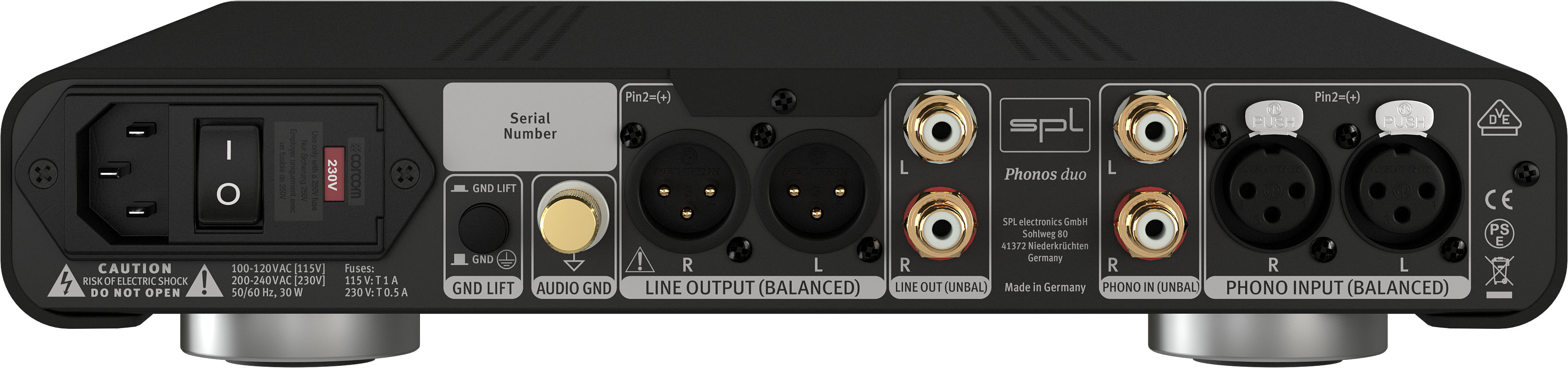

Phonos duo 提供两组立体声输入与输出：一组配备 XLR 接口的平衡输入与输出，以及一组配备 RCA 接口的非平衡输入与输出。

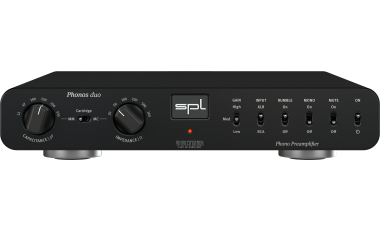

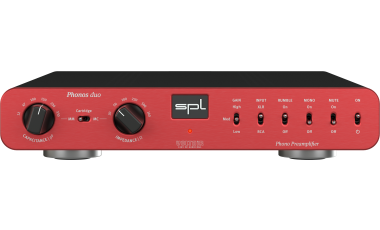

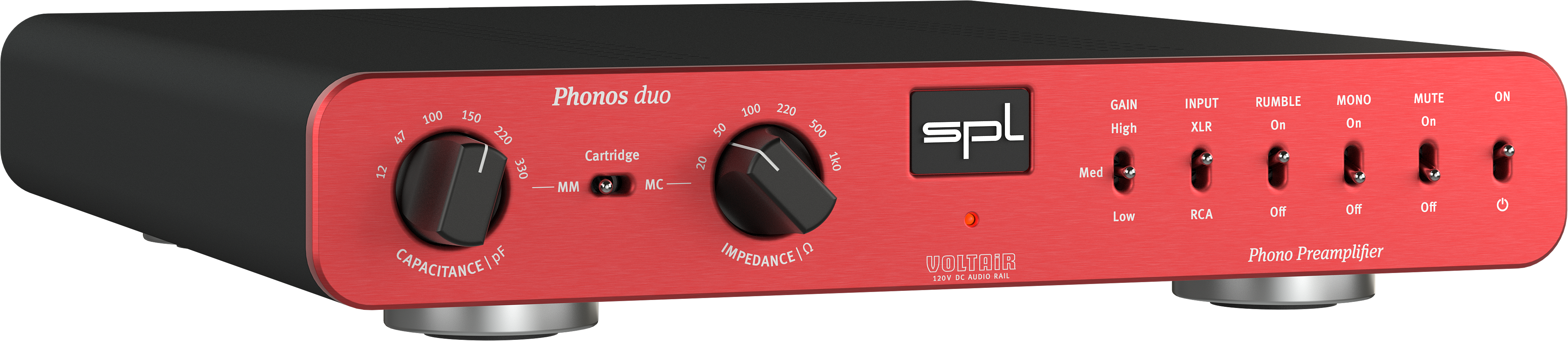

Phonos duo 前面板上的 INPUT（输入）开关可用于在两组立体声输入之间切换。

输出信号始终同时出现在两组输出端口（XLR 和 RCA），无论当前选择的是哪组输入。

连接方式

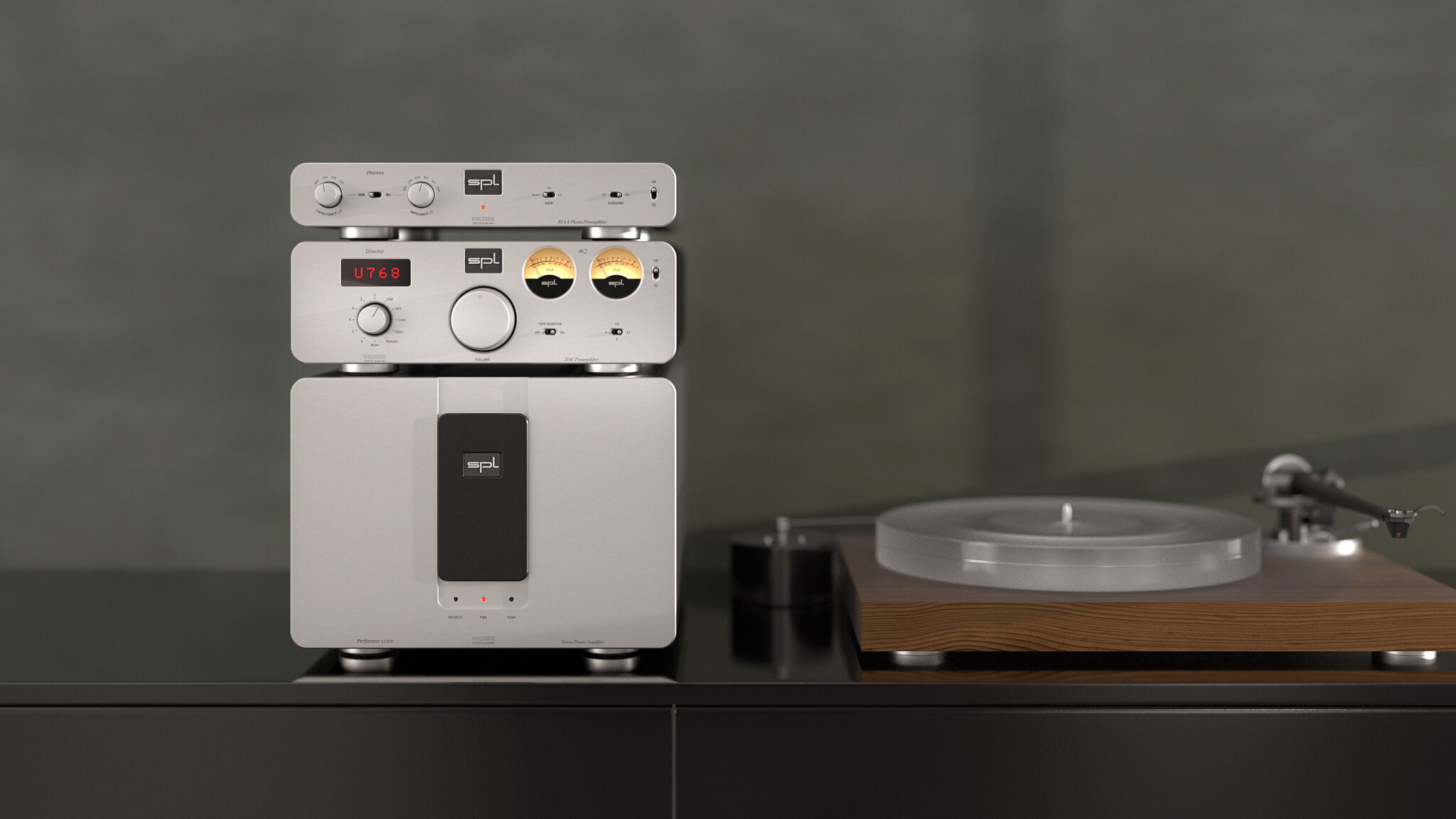

Phonos duo 配备镀金 RCA 接口，可用于连接黑胶唱机，以及将信号输出至前级放大器，例如 Director Mk2 或 Elector。

 黑胶唱机的接地连接

Phonos duo 的接地端子采用香蕉插接口设计，接地线既可以夹紧，也可以直接插入使用。

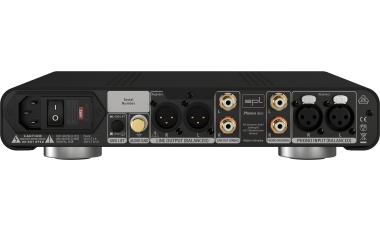

此外，设备后面板配有一个标为 GND LIFT 的开关。

按下该开关可启用接地浮动功能，将内部电路接地与机壳接地隔离，用于消除可能出现的接地回路噪声。

 精准电平控制

通过 GAIN（增益）开关，可以设定 Phonos duo 的前级增益，也就是输出电平，共有三个档位可选：

在 “Low” 档，MM 系统的增益为 +30 dB，MC 系统为 +50 dB，适用于与参考电平为 -10 dBV 的标准 HiFi 设备配合使用。

在 “Med” 档，增益提升 10 dB：MM = +40 dB，MC = +60 dB。

在 “High” 档，增益再增加 10 dB：MM = +50 dB，MC = +70 dB，此时输出电平与现代数字音频转换器（DA 转换器）在 0 dBFS = 15 dBu 参考电平下的输出相当。

抑制低频震动（Rumble）

由于 RIAA 均衡在播放过程中对低频的放大，黑胶唱机驱动机构产生的低频震动（Rumble）也会被放大。为解决此问题，Phonos duo 配备了可切换的亚声波滤波器（Subsonic Filter），用于有效去除这些低频干扰。

Mono（单声道）

通过 MONO 开关，可以选择将立体声输入信号按常规方式输出为立体声，或在开关置于 On 位置时将其合成为单声道信号。这在使用单声道系统播放单声道唱片时尤其实用。

Mute（静音）

通过 MUTE 开关，可一键将所有输出静音。

电源开启

Phonos duo 可通过 ON 开关 启动，当开关位于上方位置时，设备即为开启状态。

听感为先

在开发 Professional Fidelity 系列的所有设备时，我们不仅遵循电路设计图，更依赖听感判断来优化声音表现。许多关键元件采用穿孔安装（Through-hole）工艺焊接在电路板上，这样我们就能使用那些具有理想听感表现的元件。

RIAA 均衡

RIAA 均衡是由美国唱片工业协会（RIAA）提出的一套用于黑胶唱片录制与播放的标准规范。

自 1954 年起，RIAA 均衡曲线被引入，逐渐成为全球黑胶唱片行业的事实标准。

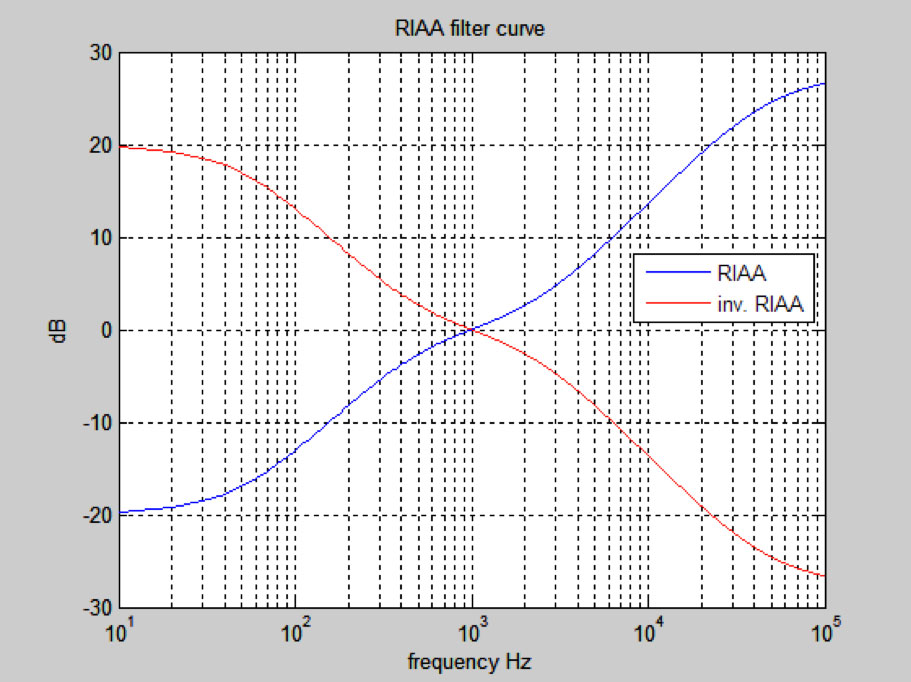

在唱片刻录过程中，RIAA 均衡采用预加重（Pre-emphasis）处理：

低频被衰减，高频被提升（如图中蓝色曲线所示）。

低频最多衰减 20 dB，以节省空间、延长唱片播放时间；

高频最多提升 25 dB，以提升信号与介质噪声之间的信噪比。

在播放过程中，Phonos duo 中的去加重（De-emphasis）滤波器

将该预加重过程反向补偿（红色 RIAA 曲线），从而实现线性的频率响应。

Douglas Self 电路设计

Phonos 的 RIAA 均衡部分基于 Douglas Self 的建议进行设计。

其核心理念为：采用多个小容量电容，而非少量大容量电容。

优势：

小电容的充放电速度更快，从而带来更高的解析力与更敏捷的瞬态响应。

整套 RIAA 均衡器仅采用发烧级的聚苯乙烯电容（Styroflex capacitors）构建。

关于 Douglas Self：

Douglas Self 是英国电子工程师，专注于音频电路设计，

拥有剑桥大学的荣誉学位，并在萨塞克斯大学教授心理声学课程。

 VOLTAiR 技术

120V 技术是我们的参考级技术，其独特性在全球范围领先。该技术以 120 伏直流电压运行，是基于集成电路运算放大器工作电压的四倍。

在我们的 Professional Fidelity 系列中，我们将这一卓越的技术称为 VOLTAiR 技术。

卓越音源自更高的工作电压

实现尽可能高的音频质量，需要尽可能高的音频工作电压。

SPL 的 120V 技术工作于 ±60 V 的直流电压。为了能够处理如此高的电压，

我们特别开发了可承受 ±60 V 工作电压的专用运算放大器：SPL 120V SUPRA 运放模块。

如此高的电压会对常规元件与传统运算放大器造成损害。

120V 技术不仅带来了卓越的技术参数，也显著提升了听感表现。

从技术层面来看，它在动态范围、信噪比和余量方面表现优异；

从声音表现上来看，它展现出更丰富的细节以及更从容、自然的聆听体验。

顺便一提，“120V” 并非指家庭电源插座的市电电压，而是设备内部处理音频信号时所使用的工作电压。

设备内部配备的线性电源使用环形变压器将市电电压转换为所需的次级电压，

再通过整流器将交流电转换为设备所需的直流电压。

“VOLTAiR” 是 Volt（伏特）与 Air（空气）两个词的结合：Volt 表示电压单位，

Air 象征音乐中自由呼吸的空间。

VOLTAiR 代表了由高音频电压带来的、听感上近乎无限的动态表现。

家，是心之所向

正因如此，我们在德国下莱茵地区的 Niederkrüchten 自有工厂中，完成所有设备的生产制造。

模拟输入与输出：RCA 与 XLR（平衡）

输入阻抗（MM）

47 kΩ

输入阻抗（MC）

可切换

输出阻抗

75 Ω

频率响应

10 Hz – 100 kHz

串扰（1 kHz）

-80 dBu

动磁（MM）唱头放大器

增益（低）

30 dB

增益（中）

40 dB

增益（高）

50 dB

电容（可切换）

12、47、100、120、220、330 pF

噪声（A计权，50 dB 增益）

-82 dBu

动态范围（50 dB 增益）

132 dB

动圈（MC）唱头放大器

增益（低）

50 dB

增益（中）

60 dB

增益（高）

70 dB

阻抗（可切换）

20 Ω、50 Ω、100 Ω、220 Ω、500 Ω、1000 Ω

噪声（A计权，70 dB 增益）

-62 dBu

动态范围（67 dB 增益）

129 dB

内部线性电源，配备屏蔽环形变压器

模拟音频部分工作电压

±60 V

继电器与 LED 工作电压

+12 V

电源输入

工作电压（可切换，见保险丝仓）：

230 V AC / 50 Hz；115 V AC / 60 Hz

保险丝（230 V）

T 0.5 A

保险丝（115 V）

T 1 A

最大功耗

30 VA

待机功耗

< 0.3 W

尺寸与重量

宽 × 高（含脚垫）× 深：

278 × 57 × 300 mm

11 × 2.24 × 11.81 英寸

设备净重

3.2 kg

7.05 磅

运输重量（含包装）

4.3 kg

9.48 磅

参考：0 dBu = 0.775 V。所有技术参数如有变更，恕不另行通知。
