分频设计

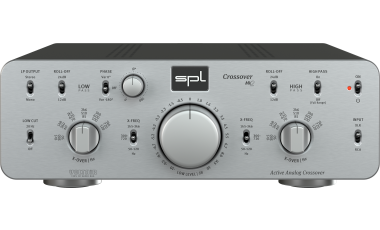

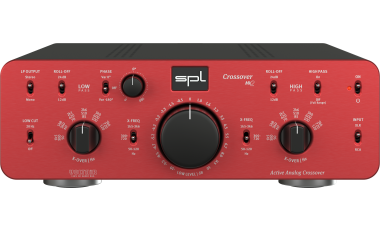

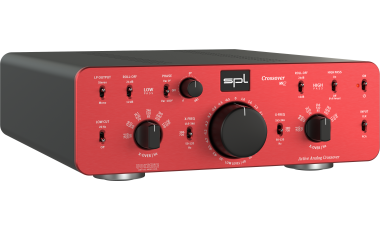

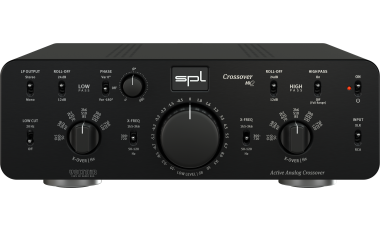

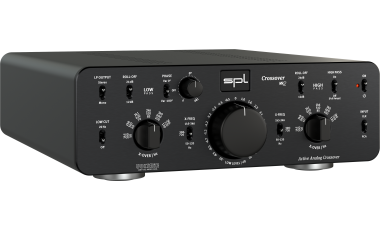

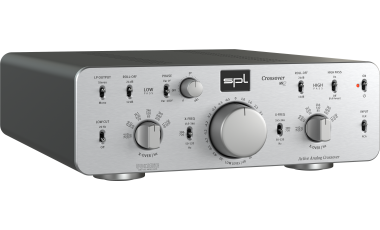

Crossover Mk2 分为两个独立部分：

低通部分（LOW PASS），用于低音扬声器或超低音音箱（可选单声道或立体声），

高通部分（HIGH PASS），用于中高音扬声器或主音箱。

LOW PASS 与 HIGH PASS 的分频点可分别独立设置，范围从 20 Hz 到 3.6 kHz。

X-FREQ 频段选择

通过各自的三挡拨动开关 X-FREQ，可预设 LOW PASS 或 HIGH PASS 的工作频段。

可选的三个频率范围如下：

开关上档：1.5 kHz 至 3.6 kHz

开关中档：300 Hz 至 700 Hz

开关下档：50 Hz 至 120 Hz

X-OVER | Hz 分频点选择

X-OVER | Hz 开关设有六个切换位置，用于在 LOW PASS 或 HIGH PASS 上预设具体的分频频率。根据 X-FREQ 开关的预设频段，共可实现 18 种不同的分频频率设置：

当 X-FREQ 开关位于上档（1.5 kHz 至 3.6 kHz）：

可选分频点为：1.5 kHz、1.8 kHz、2.1 kHz、2.6 kHz、3 kHz、3.6 kHz

当 X-FREQ 开关位于中档（300 Hz 至 720 Hz）：

可选分频点为：300 Hz、360 Hz、420 Hz、510 Hz、600 Hz、720 Hz

当 X-FREQ 开关位于下档（50 Hz 至 120 Hz）：

可选分频点为：50 Hz、60 Hz、70 Hz、85 Hz、100 Hz、120 Hz

ROLL-OFF（滚降）

通过 ROLL-OFF 开关，可以将 LOW PASS 和 HIGH PASS 的滤波斜率在 12 dB 和 24 dB 之间切换。

LOW CUT（低切）

此外，Crossover Mk2 还配备了一个低切滤波器。

该滤波器可清除 LOW PASS 和 HIGH PASS 通道中 20 Hz 以下的不必要频率。

这样可以避免功率放大器对人耳听不见的极低频进行放大，同时减轻扬声器负担。

相位同步

音频信号应确保来自主扬声器与低音扬声器或超低音音箱的输出保持相位一致。

为此，Crossover Mk2 提供了可调节的相位控制功能。

PHASE（相位）

通过三挡拨动开关 PHASE 可启用相位控制。

旁边的旋钮用于精确调节相位同步。

当 PHASE 开关处于上档（VAR 0°）时，可通过旋钮设定 0° 至 180° 范围内的相位值。

当 PHASE 开关处于下档（VAR -180°）时，可设定 0° 至 -180° 的相位，

从而实现总共 360° 的相位调节范围。

如果不需要相位控制功能，可将 PHASE 开关置于中间的 OFF 档，

此功能将完全从信号路径中移除，不影响音频信号的传输。

LP OUTPUT（低频输出）——需要更多低频吗？

如果您希望连接两个低音扬声器或超低音音箱（一个用于左声道，一个用于右声道），请将此开关设为立体声（Stereo）模式。

如果仅使用一个低音扬声器或超低音音箱，请将开关切换至单声道（Mono）模式。

在单声道模式下，分频器会将低频信号合成为一个单声道信号，并将其同时输出至左右两个低频输出端（L + R）。

HIGH PASS（高通）——开启还是关闭？

如果您更倾向于让主扬声器以全频范围工作，可以关闭 HIGH PASS 滤波器，使其不对信号进行高通处理。

享受调音的乐趣

低音扬声器或超低音音箱的播放音量可在 -10 dB 到 +10 dB 范围内调节。

除了用于校正音箱系统的输出平衡外，还可以为低频不足的录音适当增强低音表现。

当低音响起，快乐随之而来。

声音的源泉——平衡或非平衡连接

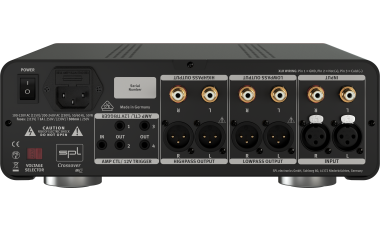

Crossover Mk2 的每组立体声输入与输出均配备镀金 RCA 和 XLR 接口，

可支持平衡与非平衡信号连接。

这使得设备可以轻松集成进各种音响系统，无需额外转接器。

输出端始终可用

在输出端，信号会同时输出至 RCA 和 XLR 接口，始终保持可用状态。

输入切换

在输入端，可通过 INPUT 开关在 XLR 和 RCA 输入之间切换。

电源开启

通过 ON 开关（位于上档位置）即可开启 Crossover Mk2。

一切尽在掌控 —— AMP CTL

通过 AMP CTL 功能，可同时控制最多四台带有 12V 触发输入的设备的待机状态（通过 AMP CTL Out），例如功率放大器，与 Crossover Mk2 同步开启或关闭。

此外，也可以通过前级设备（如 Director Mk2、Elector 或 Phonitor x）经由 AMP CTL（AMP CTL In）控制 Crossover Mk2 自身的待机状态。

听感为先

在开发 Professional Fidelity 系列的所有设备时，我们不仅注重设计图纸，更依靠听感判断。

电路板上的许多关键元件采用穿孔安装（Through-hole）工艺，这使我们能够选用声音表现理想的组件。

VOLTAiR 技术

120V 技术是我们的参考级技术，其独特性在全球范围领先。该技术以 120 伏直流电压运行，是基于集成电路运算放大器工作电压的四倍。

在我们的 Professional Fidelity 系列中，我们将这一卓越的技术称为 VOLTAiR 技术。

卓越音质源自更高的工作电压

实现尽可能高的音频质量，需要尽可能高的音频工作电压。

SPL 的 120V 技术工作于 ±60 V 的直流电压。为了能够处理如此高的电压，

我们特别开发了可承受 ±60 V 工作电压的专用运算放大器：SPL 120V SUPRA 运放模块。

如此高的电压会对常规元件与传统运算放大器造成损害。

120V 技术不仅带来了卓越的技术参数，也显著提升了听感表现。

从技术层面来看，它在动态范围、信噪比和余量方面表现优异；

从声音表现上来看，它展现出更丰富的细节以及更从容、自然的聆听体验。

顺便一提，“120V” 并非指家庭电源插座的市电电压，而是设备内部处理音频信号时所使用的工作电压。

设备内部配备的线性电源使用环形变压器将市电电压转换为所需的次级电压，

再通过整流器将交流电转换为设备所需的直流电压。

“VOLTAiR” 是 Volt（伏特）与 Air（空气）两个词的结合：Volt 表示电压单位，

Air 象征音乐中自由呼吸的空间。

VOLTAiR 代表了由高音频电压带来的、听感上近乎无限的动态表现。

家，是心之所向

正因如此，我们在德国下莱茵地区的 Niederkrüchten 自有工厂中，完成所有设备的生产制造。

最大输入/输出增益

32.5 dB

输入阻抗（RCA）

20 kΩ

输入阻抗（XLR）

20 kΩ

输出阻抗

75 Ω

共模抑制比（XLR）

82 dBu

频率响应（-3 dB）

10 Hz – 100 kHz

串扰（1 kHz）

-70 dB

总谐波失真 THD（0 dBu, 1 kHz, 中高频滤波器开启）

0.0008 %

总谐波失真 THD（0 dBu, 30 Hz, 低频滤波器开启）

0.0009 %

噪声（A计权，MID-HI 输出）

-106 dBu

噪声（A计权，LOW 输出）

-105 dBu

动态范围（MID-HI 输出）

138 dB

动态范围（LOW 输出）

137 dB

内部线性电源，带屏蔽环形变压器

模拟音频部分工作电压

±60 V

继电器与 LED 工作电压

+12 V

电源输入

工作电压（可切换，见保险丝仓）：

230 V AC / 50 Hz；115 V AC / 60 Hz

保险丝（230 V）

T 0.5 A

保险丝（115 V）

T 1 A

最大功耗

50 VA

待机功耗

< 0.3 W

尺寸与重量

宽 × 高（含脚垫）× 深：

278 × 100 × 300 mm

11 × 4 × 11.81 英寸

设备净重

4.6 kg

10.14 磅

运输重量（含包装）

5.85 kg

12.9 磅

参考：0 dBu = 0.775 V。所有技术参数如有变更，恕不另行通知。
