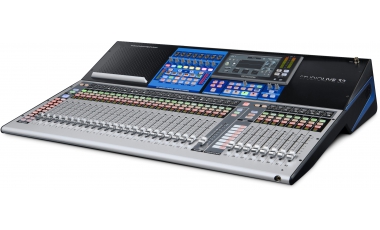

StudioLive 32 | 32通道数字调音台及带有电动推子的USB音频接口

产品简介

通用控制33个触控屏幕,电动推子及可选:1对1工作流程 - 将所有通道分配至顶层页面,每个输入通道配有一个推子分离层工作流程 - 将推子在输入和输出之间拆分开,包括 DCA 和 Aux 输出RGB 选...

通用控制



  • 33个触控屏幕,电动推子及可选:




  • 1对1工作流程 - 将所有通道分配至顶层页面,每个输入通道配有一个推子




  • 分离层工作流程 - 将推子在输入和输出之间拆分开,包括 DCA 和 Aux 输出




  • RGB 选择键,带有用户自定义颜色调节



传输控制



  • 8组用户自定义键(可支持组别静音,场景及更多功能)




  • 包括所有全新的 Fat Channel 控制




  • 8组可涂鸦条,编码模块和多颜色按键




  • 可自定义用户层




  • 7英寸彩色触摸屏

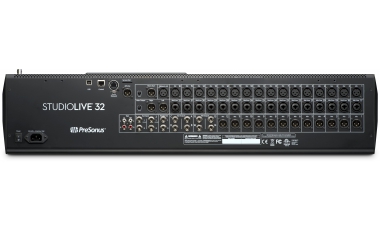

输入及输出


  • 总共 40 路输入


  • 32 通道输入:16 路麦克,16 路麦克/线路


  • 1 路 XLR 对讲麦克风输入带有 XMAX A级放大器


  • 2 路立体声 Aux 输入


  • 16 路 FlexMix 输出:12 路 XLR,4 路平衡 TRS


  • 4 路 TRS 备用组输出


  • 非平衡立体声(RCA)带输入和输出


  • 蓝牙 4.1 无线带输入


  • 立体声 AES/EBU 数字输出


  • 2 路 XLR(左/右)输出


  • XLR 主总立体声输出


  • 2 路 TRS 监听输出


  • 立体声耳机输出


通道及总线


  • 32 路输入通道带有 XMAX A级麦克风前置放大器


  • 2 路立体声 Aux 输入


26 路总线:


  • 16 路 FlexMixes (可被指定作为 Aux,备用组或线阵 mix)


  • 4 组指定备用组


  • 4 种内置效果发送


  • 立体声主总线


  • 24 组过滤 DCA 以实现便捷灵活地通道组控制


网络连接


  • 1个以太网网络控制接口


  • 动态,自分配及手动 IP 地址模式


  • 1个 Ethercon AVB 音频网络接口


  • 完整的 AVB 系统,包括舞台接线盒和个人监听调音台,2017年上市


录制


  • 板载 38 x 38 SD录音器(使用 Capture)


  • 38 x 38 USB 录音接口


  • 55 x 55 AVB 录音接口


信号处理


直观的 Fat Channel 信号处理,每通道都有:


  • A/B 设置对比


  • 高通滤波和极性反转


  • 侧链 Gate/expander


  • 侧链压缩


  • 输入端的 4 段参数化均衡


  • 输出端的 6 段参数化均衡


限制器


  • 每一路输入上的延迟


  • 每一路输出上的延迟


  • 经过专业编程的预设库


  • 每一输入通道上都有经典的均衡和压缩模块


  • 被动均衡


  • 复古均衡


  • 电子管压缩


  • FET 压缩


  • 8 组 31 段图标均衡


  • 4 种内置效果总线:结合了现代和复古选项的混响和延迟


  • 内置实时分析及信号发生器


量表/显示


  • 7 英寸彩色显示屏


  • 每一通道上都有输入量表


  • 全功能 Fat Channel 量表


  • 输入量表


  • 噪音门增益衰减量表


  • 压缩增益衰减量表


  • 全功能立体声主输出量表


场景和预设


  • 创建,储存和编辑最多可达100种场景预设


场景管理:


  • 场景安全性 - 保护场景受到指定“安全”通道改变的影响


  • 创建,储存,编辑通道设置,在通道之间进行复制/粘贴


先进的通道预设选项可以储存和调出:


  • 通道类型和名称


  • 输入设置 (前置放大器,+48V 幻象电源,极性,声像)


  • Fat Channel A & B 设置


  • 总线分配


  • Aux 和效果电平及声像


  • 可选按键颜色


  • 8 种快速场景


数字


  • 115 dB 动态范围的录音室级别转换器


  • 支持 48 kHz操作,24-bit 深度(44.1 kHz 选项即将上线)


软件


  • UC Surface 触控软件(支持 Mac, Windows 和 iPad)


  • Studio One Artist 数字录制音频软件(支持 Mac 和 Windows)


  • Capture 多轨道录制软件(支持 Mac 和 Windows)


  • QMix-UC aux-控制软件(支持 iOS 和 Android,在 Apple App Store ,  Google Play 和 Amazon App Store 可免费下载)

技术指标

电脑系统要求:


以下是 UC Surface 和 Studio One 对电脑系统的最低配置要求:


  • Mac


  • Mac OS X 10.8.5 64-bit 或更高


  • Intel Core 2 Duo 处理器(推荐 Intel Core i3 或更高型号)


  • 4 GB RAM (推荐 8 GB 或更高 )


Windows


  • Windows 7 x64/x86 SP1 + platform update, Windows 8.1 x64/x86, Windows 10 x64/x86


  • Intel Core 2 Duo 或 AMD Athlon X2 处理器(推荐 Intel Core i3 或 Athlon X4 或更高型号)


  • 4 GB RAM (推荐 8 GB 或更高 )


Mac 和 Windows 系统


  • USB 2.0 接口


  • 因特网连接


  • 强烈推荐内置或外置 7200 RPM 储存驱动


  • 30 GB 硬盘空间


  • 显示器 分辨率:1366 x 768


iOS


  • iOS 8 或更高


  • iPad Pro,iPad Air 2,iPad Air,iPad mini 4,iPad mini with Retina display,iPad (第四代),iPad mini, iPad (第三代),iPad 2


麦克风前置放大器


  • 输入类型:XLR 母,平衡


  • 主输出频响范围(单位增益时):20-20 kHz,±0.5 dBu


  • 输入阻抗:1 kΩ


  • 主输出的总谐波失真:<0.005%,+4 dBu,20-20 kHz,单位增益,未加权


  • 主输出的信噪比(Ref = +4 dB,20 kHz BW,单位增益,A加权):94 dB


  • 共态抑制比(1 kHz的整体增益):65 dB


  • 增益控制范围(±1 dB):0 dB 至 +60 dB


  • 最大输入电平(单位增益):+12 dBu


  • 幻想电源(±2 VDC):48 VDC,每通道可切换


线路输入


  • 类型:1/4英寸 TRS 母,平衡


  • 主输出频响范围(单位增益时):20-20 kHz,±0.5 dBu


  • 输入阻抗:10 kΩ


  • 主输出的总谐波失真:<0.005%,+4 dBu,20-20 kHz,单位增益,未加权


  • 主输出的信噪比(Ref = +4 dB,20 kHz BW,单位增益,A加权):94 dB


  • 最大输入电平:+18 dBu


磁带输入


  • 类型:RCA 母,非平衡(立体声像对)


  • 最大输入电平:+12 dBu,±0.5 dBu


XLR输出


  • 类型:XLR 公,平衡


  • 最大输出电平:+24 dBu,±0.5 dBu


  • 输出阻抗:100 Ω


线路输出


  • 类型:1/4英寸 TRS 母,平衡


  • 最大输出电平:+18 dBu,±0.5 dBu


  • 输出阻抗:100 Ω


磁带输出


  • 类型:RCA 母,非平衡(立体声像对)


  • 最大输入电平:+18 dBu,±0.5 dBu


  • 输出阻抗:100 Ω


耳机输出


  • 类型:1/4英寸 TRS 母,主动立体声


  • 最大输出:100 mW/ch(60 Ω负载)


  • 频响范围:20 Hz - 20 kHz(± 0.5 dB)


  • 总谐波失真加噪音:0.01%,1 kHz,最大增益,20Hz BW,未加权


  • 信噪比:96 dB,1 kHz,20Hz BW,未加权


系统串扰


  • 输入至输出:-90 dB(Ref = +4 dBu,20 Hz-20 kHz,未加权)


  • 相邻通道:-87 dB(Ref = +4 dBu,20 Hz-20 kHz,未加权)


数字音频及控制


  • ADC动态范围:115 dB(A加权,48 kHz)


  • DAC动态范围:115 dB(A加权,48 kHz)


  • USB录音接口:USB 2.0,B 类


  • 蓝牙输入:4.1,立体声


  • AES/EBU 输出:XLR 公


  • 网络控制接口:RJ-45


  • AVB 音频网络接口:Ethercon


  • 内置处理:32-bit,浮点


  • 采样率:48 kHz(即将支持 44.1 kHz)


  • A/D/A比特深度:24


  • 0 dBFS时参考电平:+18 dBu


  • 系统总延迟:1.9 ms(本地路由,模拟进模拟出,所有处理活跃情况下)


时钟


  • 抖动:<20 ps RMS(20 Hz - 20 kHz)


  • 抖动衰减:>60 dB(1 ns进, 1 ps出)


供电/环境


  • 连接器:IEC


  • 输入电压范围:90 至 230 VAC (±10%)


  • 供电要求(可持续):85W


  • 推荐的外部操作温度:0-40摄氏度 / 32 -104华氏度


物理属性


  • 高度:6.51英寸(165.36毫米)


  • 宽度:32.37英寸(822.21毫米)


  • 深度:22.97英寸(583.48 毫米)


  • 重量:37.2 磅(16.9千克)
