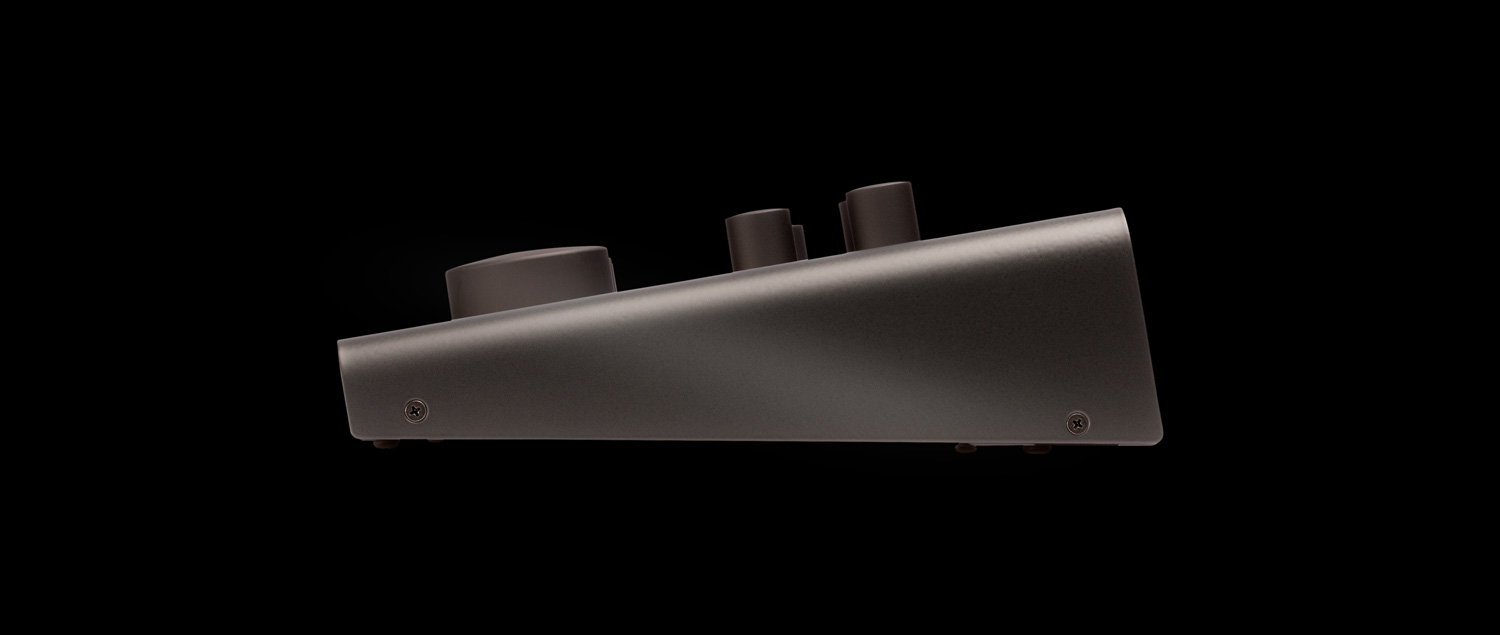

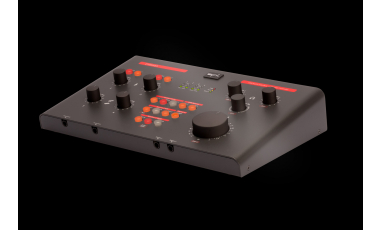

Crimson 高性能监听控制音频接口

产品简介

特别之处可支持6轨录制和回放通道10种资源连接,20轨监听通道34V操作电源将专业级别提升到+22dBu双独立麦克前置放大器双乐器前置放大器(Hi-Z,+22dBu)双独立耳机放大器连接并控制双立体声扬...

特别之处



  • 多达6轨录制和回放通道

  • 10种资源连接,20轨监听通道

  • 34V操作电源将专业级别提升到+22dBu

  • 双独立麦克前置放大器

  • 双乐器前置放大器(Hi-Z,+22dBu)

  • 双独立耳机放大器

  • 连接并控制双立体声扬声器的装置

  • 录制的监听混制及DAW返回路径

  • 独特的艺术家监听信号,带有对讲选项

  • 热插iPad录制/监听

  • 高速USB2.0(480MBit/s),MIDI I/O,SPDIF I/O

  • WIN XP,Vista,7和8(32/64 Bit),MAC OSX 10.4/更高,iOS 6/更高

  • 支持MAC OSX Mavericks的驱动

  • 24Bit/192kHz 转换器

  • 高×宽×深:60×330×207(mm)

  • 德国制造


系统要求



  • Mac OS X,10.6 或更高

  • Windows XP,Vista,7,8


包装内都含有:



  • SPL Crimson

  • 12V电源

  • 产品指导说明

  • 安全须知





技术指标

输入插口



  • 麦克输入 1-2:XLR

  • 线性输入 1-4:6,3mm TRS

  • 乐器输入 3-4:6,3mm TRS

  • 资源1输入:6,3mm TRS

  • 资源2输入:RCA

  • 资源3输入:3,5mm TRS

  • Midi输入:DIN(5针)

  • SPDIF输入:RCA

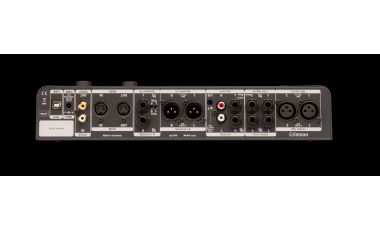

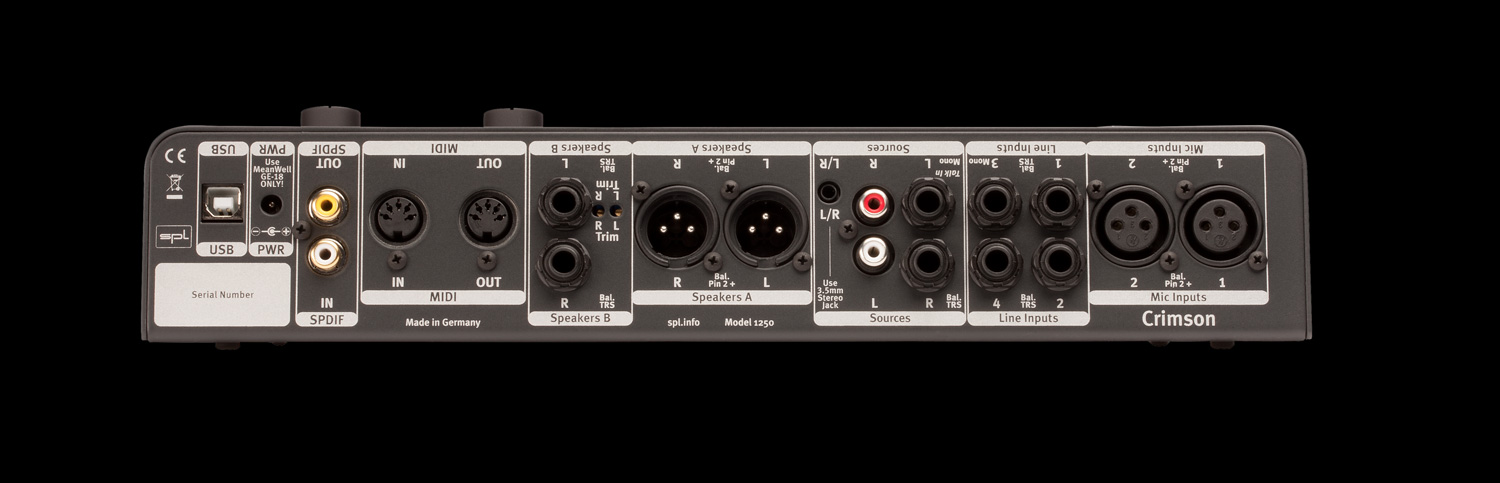

输出插口



  • 扬声器A输出:XLR

  • 扬声器B输出:6,3mm TRS

  • Midi输出:DIN(5针)

  • SPDIF输出:RCA

  • 耳机输出:6,3mm TRS



输入抗阻



  • 麦克风输入:10 kOhm

  • 线性输入:10 kOhm非平衡,20 kOhm平衡

  • 乐器输入:1,1 MOhm

  • 资源1输入:10 kOhm非平衡,20 kOhm平衡

  • 资源2输入:10 kOhm

  • 资源3输入:10 kOhm

  • SPDIF输入:75 Ohm



输出抗阻



  • 扬声器A输出:75 Ohm非平衡,150 Ohm平衡

  • 扬声器B输出:75 Ohm非平衡,150 Ohm平衡

  • 耳机输出:33 Ohm



最大输入电平



  • 麦克输入:+14,5 dBu(增益极左)

  • 线性输入:+22,5 dBu

  • 乐器输入:+24,0 dBu(增益极左)

  • 资源1输入:+22,5 dBu

  • 资源2输入:+22,5 dBu

  • 资源3输入:+22,5 dBu



最大输出电平



  • 扬声器A输出:+22,5 dBu

  • 扬声器B输出:+22,5 dBu



麦克前置放大器(平衡,XLR)



  • 增益控制:+8dB - +60dB

  • 频响:10Hz - >200kHz

  • 噪声(未加权,30dB增益,输入终端 150 Ohm):-90 dBu

  • 等效输入噪声:-128 dBu

  • 共用模式衰减率:< - 70 dBu

  • THD+N 率 1kHz(30dB 增益,输入终端 150 Ohm):0,003%

  • 高通滤波:fg = 80Hz,6dB/Oct

  • 幻想电源:48V




乐器输入(非平衡,6,3mm TRS)



  • 增益控制:-6dB - +31dB

  • 频响:10Hz - >200kHz

  • 噪声(未加权,整体增益,输入终端 100 kOhm):-85 dBu

  • THD+N 率 1kHz(整体增益,输入终端 100 kOhm):0,005%



线性输入(平衡,6,3mm TRS)



  • 频响:10Hz - >200kHz

  • 噪声(未加权,整体增益,输入终端 600 Ohm):-95 dBu

  • 共用模式衰减率:< - 60 dBu

  • THD+N 率 1kHz(整体增益,输入终端 600 Ohm):0,002%



资源1输入(平衡,6,3mm TRS)



  • 频响:10Hz - >200kHz

  • 噪声(未加权,整体增益,输入终端 600 Ohm):-95 dBu

  • 共用模式衰减率:< - 60 dBu

  • THD+N 率 1kHz(整体增益,输入终端 600 Ohm):0,002%



资源2输入(非平衡,RCA)



  • 频响:10Hz - >200kHz

  • 噪声(未加权,整体增益,输入终端 600 Ohm):-90 dBu

  • 噪声(未加权,-10dBV,输入终端 600 Ohm):-85 dBu

  • THD+N 率 1kHz(整体增益,输入终端 600 Ohm):0,003%

  • THD+N 率 1kHz(-10dBV,输入终端 600 Ohm):0,003%



资源3输入(非平衡,3,5mm TRS)



  • 频响:10Hz - >200kHz

  • 噪声(未加权,整体增益,输入终端 600 Ohm):-88 dBu

  • 噪声(未加权,+15dBV增益,输入终端 600 Ohm):-76 dBu

  • THD+N 率 1kHz(整体增益,输入终端 600 Ohm):0,003%

  • THD+N 率 1kHz(+15dBV增益,输入终端 600 Ohm):0,005%



耳机输出(立体声,6,3mm TRS)



  • 频响:10Hz - >200kHz

  • 功率0dBu:47 Ohm 负载:13 mW/300 Ohm 负载:1,7 mW/600 Ohm 负载:1,0 mW

  • 最大功率:47 Ohm负载:670 mW/300 Ohm 负载:265 mW/600 Ohm 负载:150 mW

  • THD+N 率 1kHz(功率0dBu):47 Ohm:0,0026 %/300 Ohm:0,002 %/600 Ohm:0,002 %



AD转换



  • 采样率:44.1kHz,48kHz,88.2kHz,96kHz,176.4kHz,192kHz

  • 动态范围转换器芯片(厂商说明):115 dB

  • 动态范围量化通道 线路 > AD 转换器 > DAW > SPDIF 输出:

  • 44.1kHz:110dB(未加权)

  • 48kHz:110dB(未加权)

  • 96kHz:107dB(未加权)

  • THD+N 率 1kHz(-1dBFS)

  • 44.1kHz:0,01 %

  • 48kHz:0,01 %

  • 96kHz:0,01 %

  • 0dBFS = + 15 dBu



DA 转换



  • 动态范围转换器芯片(厂商说明):115 dB

  • 动态范围量化通道 SPDIF输入> DAW > DA转换器 > 扬声器输出:

  • 44.1kHz:106dB(未加权)

  • 48kHz:106dB(未加权)

  • 96kHz:104dB(未加权)

  • THD+N 率 1kHz(-1dBFS)

  • 44.1kHz:0,006 %

  • 48kHz:0,006 %

  • 96kHz:0,007 %



能量功耗



  •  16,8瓦特



电源供应



  •  外部电源供应,输入 100-240V AC/50-60 Hz;输出 12V DC/1,5A

  •  内部电源供应:音频:+/-17V,数字:+5V 及 +3.3V



尺寸和重量



  •  外壳(高×宽×深 mm):60×330×207(B×T=底板 w/o 插口,H w/o 控制)

  •  重量:2,7 kg
